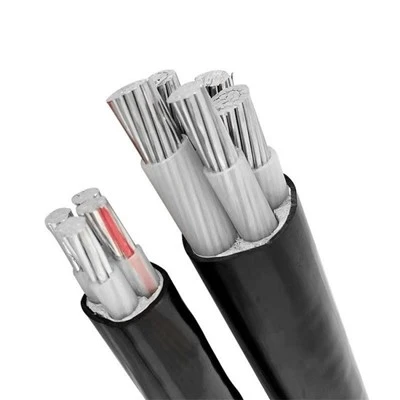

Descripción general del producto
El cable XLPE con revestimiento de PVC aislado XLPE con conductor de aluminio YJLV es un producto de transmisión de energía blindado de alto-rendimiento, especialmente diseñado para escenarios de distribución de energía, energía fotovoltaica y centrales eléctricas. Como cable conductor de aluminio de primera calidad, adopta aluminio de alta-pureza como conductor, lo que garantiza una conductividad eléctrica estable y rentabilidad-, cumpliendo perfectamente con los estrictos requisitos de transmisión de energía de los compradores industriales globales. Este cable de alta armadura está equipado con tipos de armadura personalizables (SWA/STA/AWA/ATA) y doble aislamiento XLPE y protección de funda de PVC, resistiendo eficazmente daños mecánicos externos, corrosión y humedad, asegurando un funcionamiento confiable a largo plazo-en diversos entornos de trabajo hostiles. Con una amplia gama de secciones transversales y configuraciones de núcleo personalizables, se adapta a niveles de tensión BT, MT y AT, proporcionando soluciones flexibles para diferentes escalas de proyectos.
Especificaciones técnicas
|
Parámetro |
Especificación |
Parámetro |
Especificación |
|
Modelo |
YJLV |
Tensión nominal |
8,7 kV, 10 kV, 15 kV, 20 kV, 26 kV, 33 kV, 35 kV |
|
Material conductor |
Aluminio |
Aislamiento / Chaqueta |
XLPE/PVC |
|
Temperatura de funcionamiento |
90 grados |
Color |
Negro |
|
Sección transversal |
1,5 mm²–630 mm² (personalizable) |
Centro |
1/2/3/4/3+1/5/3+2/4+1 |
|
Tipo de armadura |
SWA/STA/AWA/ATA (Personalizado) |
Tipo de voltaje |
BT/MT/AT |
|
Cantidad mínima de pedido |
100 Metros |
Certificaciones |
CCC, ISO, CE |
|
Servicio personalizado |
Compatible con OEM y ODM |
Origen |
Hebei, China |
|
Solicitud |
Distribución de energía, fotovoltaica, central eléctrica |
Tipo de cable |
Cable blindado con núcleo de aluminio |
Características
La temperatura de funcionamiento es la temperatura de funcionamiento máxima nominal del conductor, que es de 90 grados; la temperatura máxima durante un cortocircuito no excederá los 250 grados y la duración no excederá los 5 segundos; la temperatura de instalación y tendido es la temperatura mínima para la instalación y tendido de cables, que no es inferior a 0 grados; para cables tendidos por aire-, la temperatura ambiente es de 40 grados; Para cables tendidos en el suelo-, la temperatura ambiente es de 25 grados.
|

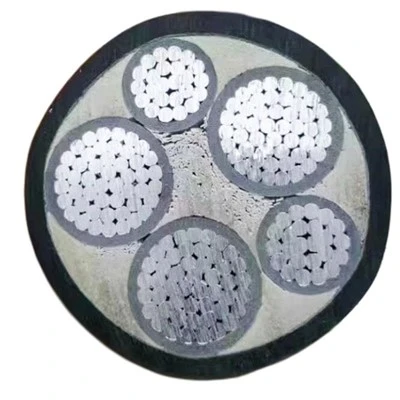

Especificaciones y parámetros del cable con revestimiento de PVC con aislamiento XLPE y núcleo de aluminio de un solo núcleo- |
|||||
|
Área de sección transversal-nominal |
Espesor del aislamiento |
Grosor de la funda |
Aproximadamente en total |
Aprox. peso |
Resistencia máxima de CC del conductor a 20 grados |
|
mm2 |
milímetros |
milímetros |
milímetros |
kg/km |
Ω/km |
|
1x1.5 |
0.7 |
1.4 |
6 |
||
|
1x2.5 |
0.7 |
1.4 |
6 |
41 |
12.1 |
|
1x4 |
0.7 |
1.4 |
7 |
49 |
7.41 |
|
1x6 |
0.7 |
1.4 |
7 |
59 |
4.61 |
|
1x10 |
0.7 |
1.4 |
8 |
80 |
3.08 |
|
1x16 |
0.7 |
1.4 |
9 |
105 |
1.91 |
|
1x25 |
0.9 |
1.4 |
11 |
147 |
1.20 |
|
1x35 |
0.9 |
1.4 |
12 |
184 |
0.868 |
|
1x50 |
1.0 |
1.4 |
13 |
236 |
0.641 |
|
1x70 |
1.1 |
1.4 |
15 |
314 |
0.443 |
|
1x95 |
1.1 |
1.5 |
17 |
406 |
0.320 |
|
1x120 |
1.2 |
1.5 |
19 |
496 |
0.253 |
|
1x150 |
1.4 |
1.6 |
21 |
609 |
0.206 |
|
1x185 |
1.6 |
1.6 |
23 |
747 |
0.164 |
|
1×240 |
1.7 |
1.7 |
26 |
951 |
0.125 |
|
1×300 |
1.8 |
1.8 |
28 |
1162 |
0.100 |
|
1×400 |
2.0 |
1.9 |
32 |
1477 |
0.0778 |
|
1×500 |
2.2 |
2.0 |
35 |
1856 |
0.0605 |
|
1×630 |
2.4 |
2.2 |
40 |
2351 |
0.0469 |
|
1×800 |
2.6 |
2.3 |
44 |
||
Ventajas principales y escenarios de aplicación
El cable conductor de aluminio se caracteriza por su conductor de aluminio de alta-pureza, que no solo reduce la pérdida de transmisión de energía sino que también reduce los costos de adquisición, lo que lo convierte en una opción rentable-para los compradores globales. Como cable profesional de alta armadura, su estructura de armadura personalizable (SWA/STA/AWA/ATA) proporciona una fuerte protección mecánica, evitando daños por impacto externo, compresión y corrosión durante la instalación y operación. La combinación de aislamiento doble XLPE y funda de PVC mejora el rendimiento del aislamiento y la resistencia al desgaste, garantizando una transmisión de energía segura y estable incluso en entornos industriales hostiles.
Con un rango de sección transversal de 1,5 mm² a 630 mm² y múltiples configuraciones de núcleo, el cable de conducción de aluminio se puede adaptar para satisfacer las necesidades específicas de proyectos de BT, MT y AT. Este cable de alta armadura se utiliza ampliamente en sistemas de distribución de energía, proyectos de energía fotovoltaica y centrales eléctricas, brindando soporte de energía confiable tanto para proyectos industriales de gran-escala como para escenarios de transmisión de energía pequeños-a-medianos. Con el respaldo de servicios OEM y ODM y un MOQ de 100-metros, ofrece opciones de adquisición flexibles y rentables para compradores industriales globales, ayudándolos a reducir los costos del proyecto y mejorar la eficiencia operativa.
