Introducción del producto

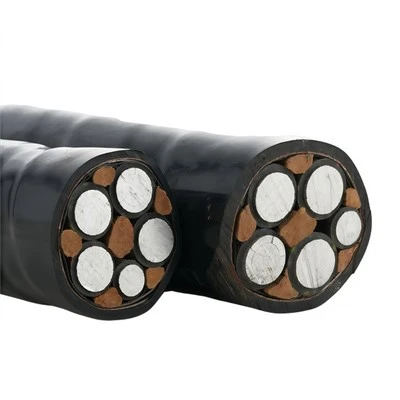

Este cable de aluminio blindado de núcleo múltiple- de bajo voltaje YJLHVS está especialmente diseñado para transmisión de energía industrial de alta-potencia y construcción de ingeniería al aire libre, con voltaje nominal de 0,6/1 KV, especificación estándar nacional 3+1 (3*300+1*150 mm²), equipado con una capa de aislamiento XLPE de alta-densidad + estructura compuesta de revestimiento de PVC blindado.
Presenta una instalación sin puentes-y una gran flexibilidad, adecuado para una transmisión de energía estable a largo plazo-en distribución de energía, construcción, fotovoltaica, industria, ferrocarriles y otros escenarios, siendo un cable especial altamente adaptable para infraestructura de ingeniería y suministro de energía industrial.
Como cable de corriente industrial profesional, está optimizado para escenarios de electricidad de alta-potencia, como plantas industriales, estaciones de energía fotovoltaica y soporte ferroviario, con baja pérdida de transmisión del conductor y capacidad de transporte de corriente-calificada. Este cable de construcción para exteriores está mejorado para brindar resistencia a la intemperie en exteriores y conveniencia de construcción, con excelente flexibilidad para diseño directo sin puente.
Basándose en un conductor de aluminio de alta-calidad y una tecnología blindada madura, el cable de corriente industrial garantiza una transmisión de energía estable para el suministro de energía industrial continuo, y el cable de construcción para exteriores reduce en gran medida la dificultad de la construcción en exteriores, cubriendo completamente todos los escenarios de suministro de energía industrial y construcción en exteriores.
Características
- Conductor:Conductor de aleación de aluminio compactado.
- Aislamiento:Polietileno reticulado-retardante de llama-con propiedades-retardantes de llama y{3}}resistentes a la humedad.
- Capa de armadura:Armadura de doble cinta de acero.
- Vaina:Cloruro de polivinilo (PVC) respetuoso con el medio ambiente (retardante de llama-) de 90 grados.
|
Sección transversal-nominal del conductor |
Diámetro del conductor |
Espesor del aislamiento |
Diámetro exterior aproximado del cable |
Peso aproximado del cable |
Resistencia CC de conductores a 20 grados. |
Capacidad de carga de corriente del cable |
|
mm2 |
milímetros |
milímetros |
milímetros |
kg/km |
Menor o igual a Ω/km |
A |
|
3×25 |
6.00 |
4.5 |
34.81 |
1084 |
1.200 |
105 |
|
3×35 |
7.00 |
4.5 |
36.45 |
1195 |
0.868 |
132 |
|
3×50 |
8.40 |
4.5 |
40.15 |
1482 |
0.641 |
150 |
|
3×70 |
10.00 |
4.5 |
42.35 |
1669 |
0.443 |
185 |
|
3×95 |
11.60 |
4.5 |
47.78 |
2178 |
0.320 |
220 |
|
3×120 |
13.00 |
4.5 |
50.24 |
2420 |
0.253 |
245 |
|
3×150 |
14.60 |
4.5 |
52.97 |
2720 |
0.206 |
275 |
|
3×185 |
16.20 |
4.5 |
55.49 |
3013 |
0.164 |
315 |
|
3×240 |
18.40 |
4.5 |
62.04 |
3858 |
0.125 |
365 |
|
3×300 |
20.60 |
4.5 |
66.26 |
4417 |
0.100 |
410 |
|
3×400 |
23.80 |
4.5 |
71.45 |
5218 |
0.0778 |
455 |
|
3×500 |
26.60 |
4.5 |
79.77 |
6404 |
0.0605 |
500 |
Parámetros técnicos básicos
|
Categoría de parámetro |
Especificación |
Categoría de parámetro |
Especificación |
|
Número de modelo |
YJLHVS |
Tensión nominal |
0,6/1KV |
|
Material conductor |
Aluminio |
Material aislante |
XLPE |
|
Número de núcleos y tamaño |
3+1núcleo (3*300+1*150 mm²) |
Tipo de cable |
Cable de aluminio blindado |
|
Chaqueta |
PVC blindado |
Temperatura de trabajo |
90 grados |
|
Radio de curvatura mínimo |
7D |
Color |
Personalización personalizada |
|
Cantidad mínima de pedido |
100 Metros |
Tipo |
Bajo voltaje |
|
Características clave |
Instalación gratuita-de puente, gran flexibilidad |
Lugar de origen |
Hebei, China |
|
Solicitud |
Distribución de Energía , Construcción , Energía Fotovoltaica , Industrial , Ferrocarril , Construcción |
Nombre del producto |
Cables con armadura de cadena |
Ventajas principales
El cable de corriente industrial está diseñado para alta corriente industrial, con 3+1 sección grande de núcleo, suficiente capacidad de transporte de corriente-y baja pérdida de transmisión, adecuado para suministro de energía de alto-largo plazo-en plantas industriales y estaciones de energía fotovoltaica, conductividad estable sin sobrecalentamiento.
El cable para construcción al aire libre está optimizado para la construcción al aire libre, con mayor flexibilidad que los cables blindados convencionales, admite instalación sin puentes-para ahorrar costos y período de construcción, y se adapta a la infraestructura exterior y al cableado del sitio.
El aislamiento XLPE de alta-densidad presenta una alta resistencia de aislamiento y resistencia a la rotura, combinado con una funda de PVC blindada para anti-extrusión y resistencia al desgaste, adecuado para entornos complejos tanto interiores como exteriores.
Radio de curvatura mínimo 7D, excelente rendimiento de curvatura, diseño de esquinas flexible, manejo y colocación convenientes, lo que mejora en gran medida la eficiencia de la construcción para diversos escenarios de ingeniería.
Admite personalización de color personalizada para la identificación de líneas, MOQ bajo de 100 metros, adecuado tanto para adquisiciones de construcción pequeñas como para suministro a granel a gran escala-, suministro directo de fábrica con calidad estable.
